nets:[[../else/数据结构]] 课程笔记

6.1 图的定义和术语

一、图的抽象数据类型

图的结构定义

图是由一个顶点集V和一个弧集R构成的数据结构。
Graph=(V,R)
其中，VR={<v,w>lv,w∈V且P(v,w)}
<v,w>表示从v到w的一条弧，并称v为弧尾，w为弧头。
谓词P(V,w)定义了弧<v,w>的意义或信息。

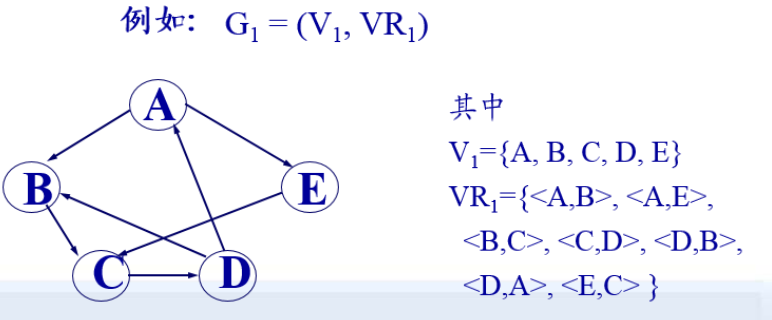

由于“弧”是有方向的，因此称由顶点集和孤集构成的图为有向图。

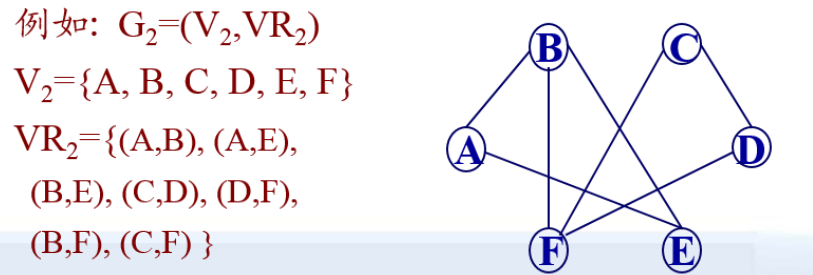

若<v,w>∈VR必有<w,v>∈VR,则称(V,w)为顶点V和顶，点w之间存在一条边。由顶点集和边集构成的图为无向图。

二、图的基本术语

有向网与无向网

孤或边带权的图分别称作有向网或无向网。

子图

设图G=(V,{VR})和图G’=(V’,{VR’})，且V属于’V,VR’属于VR,则称G为G的子图。

完全图/有向完全图，稀疏图/稠密图

假设图中有n个顶点，e条边，则
含有e=n(n-1)/2条边的无向图称作完全图；
含有e=n(n-1)条孤的有向图称作有向完全图；
若边或孤的个数e<nlogn,则称作稀疏图，否则称作稠密图；

邻接点、关联、度

假若顶点v和顶点w之间存在一条边，则称顶点v和w互为邻接点，边(v,w)和顶点V和w相关联。
和顶点ⅴ关联的边的数目定义为边的度。

出度/入度

顶，点的出度：以顶，点V为孤尾的孤的数目；
顶点的入度：以顶点V为孤头的孤的数目。

路径/路径长度，简单路径/简单回路

设图G=(V,{VR})中的一个顶点序列{u=vi,0,vi,1,,Vi,m=w}中，(Vi,j-1,Vi,j)属于VR,1<=j<=m,则称从顶点u到顶点w间存在一条路径。
路径上边的数目称作路径长度。
简单路径：序列中顶点不重复出现的路径。
简单回路：序列中第一个顶点和最后一个顶点相同的路
径

连通图/联通分量/强连通分量

若图G中任意两个顶，点之间都有路径相通，则称此图为连通图；
若无向图为非连通图，则图中各个极大连通子图称作此图的连通分量。
对有向图，若任意两个顶点之间都存在一条有向路径，则称此有向图为强连通图。否则，其各个强连通子图称作它的强连通分量。

生成树/森林

假设一个连通图有n个顶点和e条边，其中n-1条边和n个顶点构成一个极小连通子图，称该极小连通子图为此连通图的生成树。

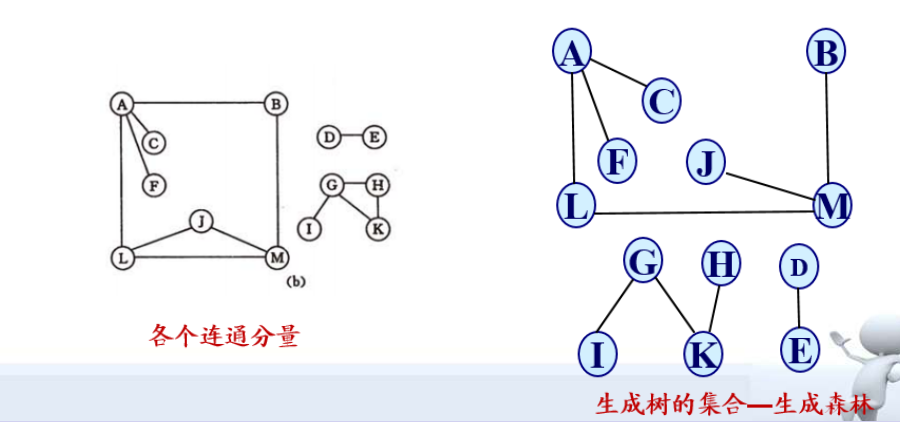

对非连通图，则称由各个连通分量的生成树的集合为此非连
通图的生成森林。

三、图的基本操作

插入或删除顶点

InsertVex(&G,v);//在图G中增添新顶点v。
Delete Vex(&G,v);∥删除G中顶点v及其相关的孤。

插入和删除孤

Insertarc(&G,V,W);
//在G中增添孤<V,w>,若G是无向的，则还增添对称孤<w,V>。
DeleteArc(&G,V,w);
//在G中删除孤<v,w>,若G是无向的，则还删除对称孤<w,V>。

遍历

DFSTraverse(G,v,Visit());
//从顶点v起深度优先遍历图G,并对每个顶，点调用函数Viisit一次且仅一次。
BFSTraverse(G,v,Visit());ii
//从顶点v起广度优先遍历图G,并对每个顶点调用函数Visiit一次且仅一次。

6.2 图的存储表示

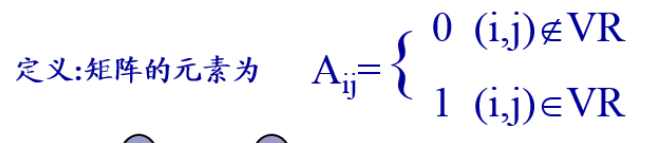

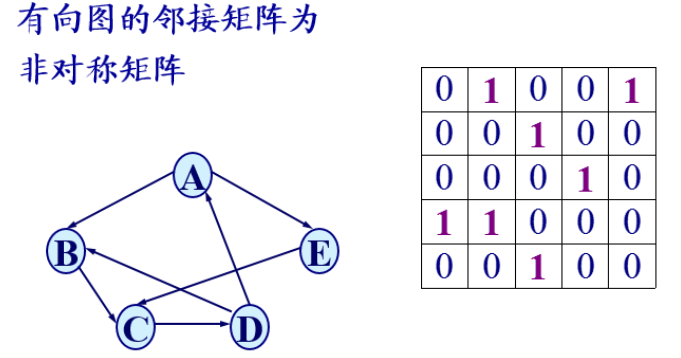

一、图的数组(邻接矩阵)存储表示

typedef struct ArcCell{//孤的定义
VRType adj;//VRType是顶，点关系类型。
//对无权图，用1或0表示相邻否；
//对带权图，则为权值类型。
InfoType*info;//该孤相关信息的指针
}ArcCell.
AdjMatrix[MAX_VERTEX_NUM][MAX_VERTEX_NUM];

typedef struct{//图的定义
VertexType vexs[MAX_VERTEX_NUM];//顶点信息
AdiMatrix arcs;//孤的信息
int vexnum,arcnum;//顶点数，孤数
GraphKind kind;//图的种类标志
}MGraph;

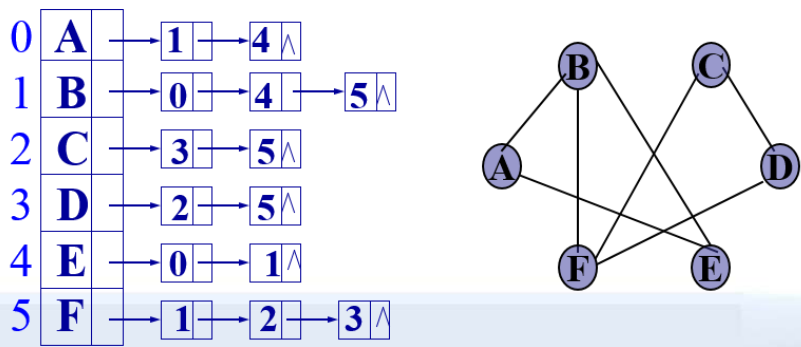

二、图的邻接表存储表示

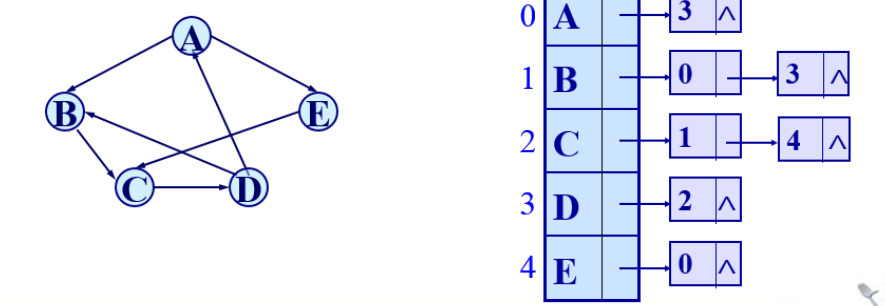

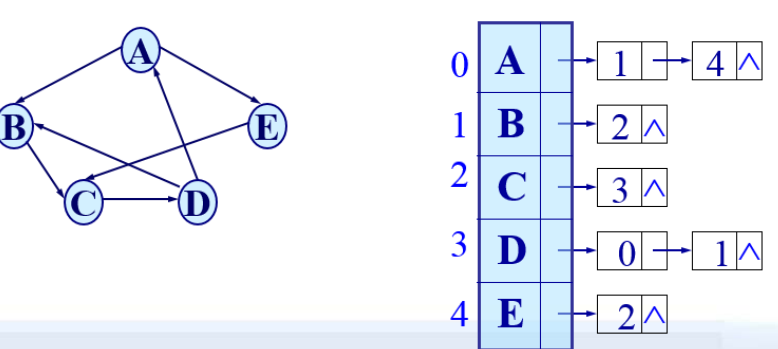

有向图的邻接表

有向图的逆邻接表

typedef struct ArcNode{
int adjvex;//该孤所指向的顶点的位置
struct ArcNode*nextarc;//指向下一条孤的指针
InfoType*info;//该孤相关信息的指针
}ArcNode;

typedef struct VNode{
VertexType data;//顶点信息
ArcNode*firstarc;//指向第一条依附该顶点的孤
}VNode,AdjList[MAX VERTEX NUM];

typedef struct{
AdjList vertices;
int vexnum,arcnum;
int kind; //图的种类标志
}ALGraph;

三、有向图的十字链表存储表示

四、无向图的邻接多重表存储表示

6.3 图的遍历

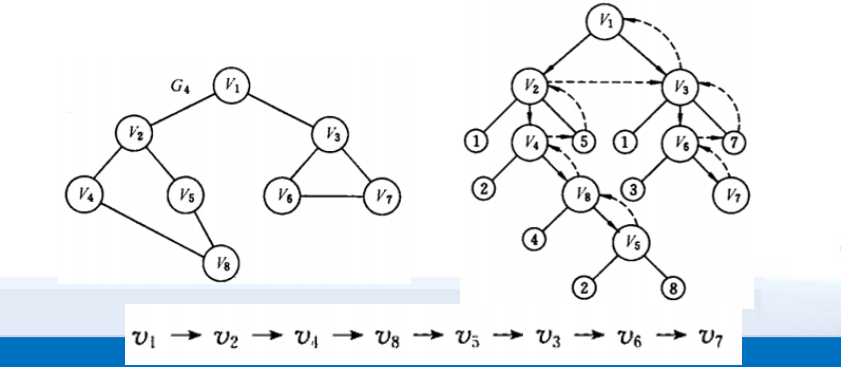

深度优先遍历

连通图的深度优先搜索遍历

从图中某个顶点V出发，访问此顶点，然后依次从V的各个未被访问的邻接，点出发深度优先搜索遍历图，直至图中所有和V,有路径相通的顶点都被访问到。

深度优先搜索类似于树的先根遍历，是树的先根遍历的推广。

void DFS(Graph G,int v){
//从顶点V出发，深度优先搜索遍历连通图G
visited[v]=TRUE;VisitFunc(v);
for(w=FirstAdjVex(G,v);w!=0;w=NextAdjVex(G,v,w))
	if (!visited[w])DFS(G,w);
//对v的尚未访问的邻接顶点w递归调用DFS
}//DFS

非连通图的深度优先搜索遍历

首先将图中每个顶点的访问标志设为FALSE,之后搜索图中每个顶点，如果未被访问，则以该顶点为起始点，进行深度优先搜索遍历，否则继续检查下一顶点。

void DFSTraverse(Graph G,Status (*Visit)(int v)){
//对图G作深度优先遍历。
VisitFunc Visit;
for (v=0;V<G.vexnum;++v)
	visited[v]=FALSE;//访问标志数组初始化
for (V=0;V<G.vexnum;++V)
	if (!visited[v])DFS(G,v);//对尚未访问的顶点调用DFS

广度优先遍历

从图中的某个顶点V0出发，并在访问此顶点之后依次访问V0的所有未被访问过的邻接点，之后按这些顶点被访问的先后次序依次访问它们的邻接点，直至图中所有和V有路径相通的顶点都被访问到。
若此时图中尚有顶，点未被访问，则另选图中一个未曾被访问的顶，点作起始点，重复上述过程，直至图中所有顶，点都被访问到为止。
类似于层次遍历

void BFSTraverse(Graph G,Status (*Visit)(int v)){
for (V=0;V<G.vexnum;++v)
visited[v]=FALSE;//初始化访问标志
InitQueue(Q);//置空的辅助队列Q
for (v=0;V<G.vexnum;++v)
if (!visited[v){//V尚未访问
	visited[V]=TRUE,Visit(v);//访问v
	EnQueue(Q,v);//V入队列
	while (!QueueEmpty(Q)){
		DeQueue(Q,u);//队头元素出队并置为u
		for(w=FirstAdjVex(G,u);w!=0;w=NextAdjVex(G,u,w))
		if (visited w){
		visited w=TRUE;Visit(w);
		EnQueue(Q,w);∥访问的顶，点w入队列
		}//if
	}//while
}
}//BFSTraverse

遍历应用举例

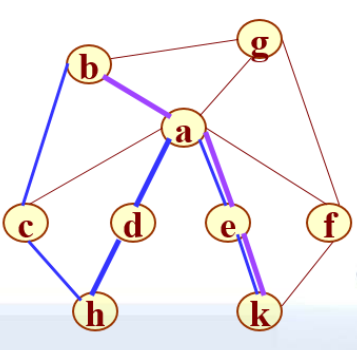

例如：求从顶点b到顶点k的一条简单路径。
从顶点b出发进行深度优先搜索遍历。
假设找到的第一个邻接点是C,则得到的结点访问序列为：
|b c h d a e k| f g,

6.4 最小生成树（弱化）

构造网的一棵最小生成树，即：在e条带权的边中选取n-1条边（不构成回路），使“权值之和”为最小。

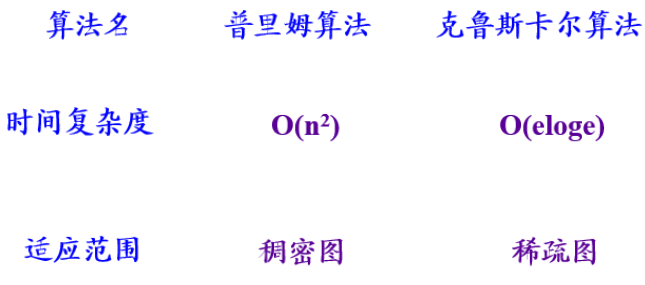

算法一：普利姆算法

取图中任意一个顶点ⅴ作为生成树的根，之后往生成树上添加新的顶点W在添加的顶点w和已经在生成树上的顶点V之间必定存在一条边，并且该边的权值在所有连通顶，点ⅴ和w之间的边中取值最小。之后继续往生成树上添加顶点，直至生成树上含有n-1个顶点为止。

一般情况下所添加的顶点应满足下列条件：
在生成树的构造过程中，图中n个顶点分属两个集合：已落
在生成树上的顶，点集和尚未落在生成树上的顶，点集V-U,则应在所有连通U中顶点和V-U中顶点的边中选取权值最小的边。

算法二：克鲁斯卡尔算法

考虑问题的出发点：为使生成树上边的权值之和达到最小，则应使生成树中每一条边的权值尽可能地小。
具体做法：先构造一个只含n个顶点的子图SG,然后从权值最小的边开始，若它的添加不使SG中产生回路，则在SG上加上这条边，如此重复，直至加上n-1条边为止。

6.5 拓扑排序和关键路径

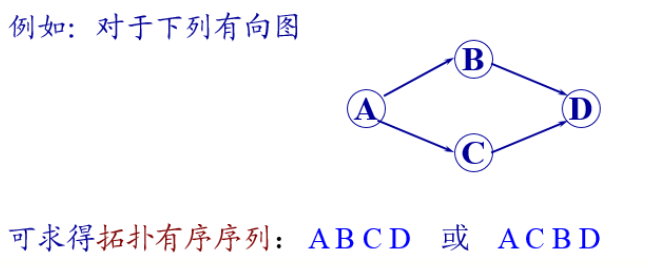

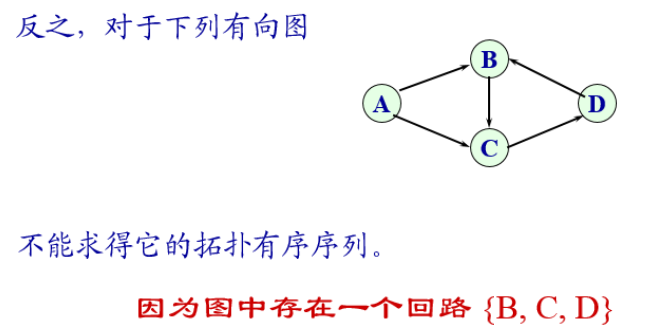

何为”拓扑排序“

对有向图进行如下操作：
按照有向图给出的次序关系，将图中顶点排成一个线性序列，对于有向图中没有限定次序关系的顶点，则可以人为加上任意的次序关系。由此所得的顶点的线性序列称之为拓扑排序。

如何进行拓扑排序

一、从有向图中选取一个没有前驱的顶点，并输出之；
二、从有向图中删去此顶点以及所有以它为尾的孤；重复上述两步，直至图空，或者图不空但找不到无前驱的顶点为止。

6.6最短路径

单源最短路经问题

单源点路径问题是指，已知一个有向带权图中某个源点，求得从该源点到图中其它各个顶点之间的最短路径。

迪杰斯特拉算法思想

如果从源点到某个终点存在路径，必存在一条路径长度取最小值的路径。
迪杰斯特拉提出了一个“按各条最短路径长度递增的次序”产生最短路径的算法。该算法是基于贪心算法的。
迪杰斯特拉算法
设置辅功数组Dist,其中每个分量Dist[k]表示当前所求得的从源点到其余各顶点k的最短路径。
n——图G中的顶点数。
dist[n] ——存放从源点到每个终点当前最短路径的长度。
path[n]——存放相应路径。
S——求得的最短路径的终点的集合。

令S={Vs},Vs为源点。并设定dist[i]的初始值。
选择顶点Vj使得dist[j]=Min{dist[k]I Vk属于V-S},并将顶点Vj并入到集合S中
对集合V-S中所有顶点Vk,若存在从V;指向该顶点的孤，且dist[j]+wk<dist[k],则修改dist[j]和path[k]的值。
重复[2]和[3]直至求得从源点到所有其它顶，点的最短路径为止。
一般情况下：
Dist[k]=<源点到顶点k的孤上的权值>
或者=<源点到其它顶点的路径长度>+<其它顶点到顶点k的弧上的权值>。时间复杂度O（n3）

任意两点之间的最短路径

如果希望求得图中任意两个顶，点之间的最短路径，显然只要依次将每个顶，点设为源点，调用迪杰斯特拉算法次便可求出，其时间复杂度为O(n3)。弗洛伊德(Floyd)提出了另外一个算法，虽然其时间复杂度也是O(n3),但算法形式更简单。
