使用的新工具

ArrayList类

ArrayList类是C#编程语言和.NET Framework中的一个类，它提供了在动态数组中存储对象的能力。使用ArrayList类，开发者可以方便地添加、删除、查找和排序动态数组中的元素。

ArrayList类的特点包括：

元素类型不需要提前指定。在必要时，ArrayList会自动调整其类型以适应添加的元素类型。
可以存储任何类型的对象，包括简单类型（例如int、bool等）和复杂类型（例如自定义的类实例）。
与普通的数组相比，动态数组可以在运行时自动调整大小，并且不需要手动管理内存。
支持在数组中插入、删除、查找和排序元素。
提供了一些有用的属性和方法，例如Count属性来获取数组的长度，Add方法来添加新的元素，IndexOf方法来查找元素的位置等。

需要注意的是，由于ArrayList存储的是对象，因此在将对象添加到ArrayList中时，实际上是添加了一个指向该对象的引用。这意味着如果修改了一个对象，那么在ArrayList中保存的引用也会受到影响。另外，在使用ArrayList类时还需要小心其性能，因为在一些情况下，使用更专门的集合类（例如List）可能会更高效。

GraphicsPath类

GraphicsPath是.NET Framework中的一个类，可以用来构建、查询和绘制图形路径。可以将GraphicsPath看作是一个路径，它由一系列线段、曲线段和其他形状组成。在创建GraphicsPath对象后，可以添加多段路径，使用LineTo、CurveTo、AddPie、AddRectangle、AddEllipse等方法添加图形。GraphicsPath还提供了一些查询方法，例如获取路径的边界、是否包含某个点等。

GraphicsPath类在绘制复杂的形状时非常有用。例如，如果需要绘制一条平滑的曲线，可以创建一个GraphicsPath对象，添加多个点，然后使用DrawPath或FillPath方法绘制。

下面是一个示例代码，该示例绘制了一个由多个线段和圆组成的图形路径：

private void Form1_Paint(object sender, PaintEventArgs e)
{
    GraphicsPath path = new GraphicsPath();
    path.AddLine(50, 50, 100, 100);
    path.AddBezier(100, 100, 150, 50, 200, 150, 250, 100);
    path.AddArc(250, 100, 50, 50, 0, 360);
    path.AddLine(275, 125, 325, 75);
    path.AddEllipse(350, 50, 100, 100);

    Pen pen = new Pen(Color.Red, 2);
    e.Graphics.DrawPath(pen, path);
}

在此示例中，创建了一个GraphicsPath对象，将其添加到图形路径中，然后使用DrawPath方法绘制路径。此示例绘制的路径由一条直线、一段贝塞尔曲线、一段弧线、一条直线和一个椭圆组成。

实现方法

创建相关变量，用于存储笔的状态，点的位置以及橡皮状态。

// 用于存储所有已经画出的点
private ArrayList points = new ArrayList();
// 当前线条的颜色和粗细
private Color lineColor = Color.Black; private int lineWidth = 3;
// 表示是否正在擦除线条
private bool isErasing = false;

实现线条的绘制，以下是初代方法：

private void Form1_MouseDown(object sender, MouseEventArgs e)
{
    if (e.Button == MouseButtons.Left)
    {
        // 画线
        if (!isErasing)
        {
            Graphics g = this.CreateGraphics();
            Pen pen = new Pen(lineColor, lineWidth);
            g.DrawLine(pen, e.X, e.Y, e.X, e.Y);
            points.Add(new Point(e.X, e.Y));
        }
        // 擦除线条
        else
        {
            Graphics g = this.CreateGraphics();
            Pen pen = new Pen(this.BackColor, lineWidth);
            g.DrawLine(pen, e.X, e.Y, e.X, e.Y);
        }
    }
}

经检查，该方法存在以下几个问题：

在画线时，每次MouseDown事件只画了一个点，而没有实现用鼠标拖动时画出连续的线条。
在擦除线条时，MouseUp事件也应该触发擦除，否则可能出现用户按下左键后移出窗体后，线条不能被完全清除的情况。
CreateGraphics方法创建的Graphics对象是临时的，并不会保存在窗体中。当窗体重绘时，先前画的图形就会被清除掉。因此，在处理Paint事件时，应该使用已经创建好的e.Graphics对象来绘制图形。
在擦除线条时，只是画一条背景色的线，并没有真正地从points列表中删除被擦除的线条。

private void Form1_MouseDown(object sender, MouseEventArgs e)
{
    if (e.Button == MouseButtons.Left)
    {
        // 画线
        if (!isErasing)
        {
            points.Add(new ArrayList());
            ((ArrayList)points[points.Count - 1]).Add(new Point(e.X, e.Y));
        }
        // 擦除线条
        else
        {
            isErasing = false;
            points.Clear();
            this.Invalidate();
        }
    }
}

private void Form1_MouseMove(object sender, MouseEventArgs e)
{
    if (e.Button != MouseButtons.Left)
    {
        return;
    }

    if (!isErasing)
    {
        // 添加新的点
        ((ArrayList)points[points.Count - 1]).Add(new Point(e.X, e.Y));

        // 重绘窗体
        this.Invalidate();
    }
}

private void Form1_MouseUp(object sender, MouseEventArgs e)
{
    if (e.Button == MouseButtons.Left)
    {
        // 如果没有画出任何线条，则不进行处理
        if (((ArrayList)points[points.Count - 1]).Count <= 1)
        {
            points.RemoveAt(points.Count - 1);
        }

        this.Invalidate();
    }
}

private void Form1_Paint(object sender, PaintEventArgs e)
{
    // 绘制所有的线条
    foreach (ArrayList line in points)
    {
        // 如果正在擦除，则跳过当前线条
        if (isErasing)
        {
            continue;
        }

        Pen pen = new Pen(lineColor, lineWidth);

        // 使用GraphicsPath可以使线条更加平滑
        GraphicsPath path = new GraphicsPath();
        for (int i = 0; i < line.Count - 1; i++)
        {
            path.AddLine((Point)line[i], (Point)line[i + 1]);
        }
        e.Graphics.DrawPath(pen, path);
    }
}

橡皮功能

private void 橡皮ToolStripMenuItem_Click(object sender, EventArgs e)
        {
            // 开始擦除线条
           isErasing = true;
           this.Invalidate();
        }

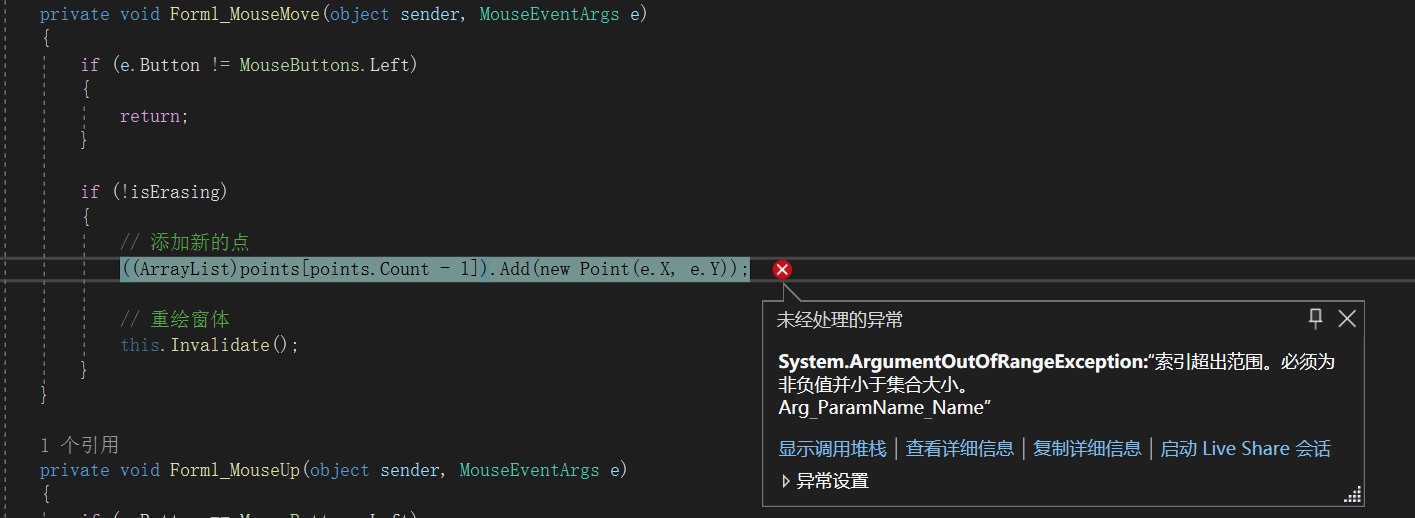

然而这就造成了一个问题，在将所有的点都清除后，(ArrayList)points[points.Count - 1]其中points.Count会变成0，所以points.Count-1就会成为-1，造成索引失败，如下图。

这样的话，我们直接将原来的Form1_MouseMose函数中的((ArrayList)points[points.Count - 1]).Add(new Point(e.X, e.Y));改为

if(points.Count == 0)
                {
                    points.Add(new ArrayList());
                }
                else
                {
                    ((ArrayList)points[points.Count - 1]).Add(new Point(e.X, e.Y));

                }

修改字体颜色，这里我用的是colordialog组件可以更加直观的修改颜色。

private void 颜色ToolStripMenuItem_Click(object sender, EventArgs e)
        {
            // 设置线条颜色
            ColorDialog dialog = new ColorDialog();
            if (dialog.ShowDialog() == DialogResult.OK)
            {
                lineColor = dialog.Color;
                this.Invalidate();
            }
        }

最后是粗细调整，因为没有现成的组件，只好新建一个窗口，用来输入数字。

//form1.cs
public Form1()
        {//初始化中要构造form2
            InitializeComponent();
            Form2 form2 = new Form2();
            this.MouseDown += new MouseEventHandler(Form1_MouseDown);
            this.MouseUp += new MouseEventHandler(Form1_MouseUp);
            this.MouseMove += new MouseEventHandler(Form1_MouseMove);
            this.Paint += new PaintEventHandler(Form1_Paint);
        }
private void 粗细ToolStripMenuItem_Click(object sender, EventArgs e)
        {
            Form2 form2 = new Form2();
            form2.ShowDialog();

            // 获取从Form2中输入的文本
            lineWidth = form2.LineWidth;

            // 在MessageBox中显示输入的文本
            MessageBox.Show("设置的粗细为：" + lineWidth);
        }

//form2.cs
public partial class Form2 : Form
    {
        public int LineWidth { get; private set; }
        public Form2()
        {
            InitializeComponent();
        }

        private void Form2_Load(object sender, EventArgs e)
        {

        }

        private void button1_Click(object sender, EventArgs e)
        {
            LineWidth = Convert.ToInt32(textBox1.Text);
            this.Close();
        }
    }
}
